29.09.2022
Závlahy

Nastavenie postrekovača, trisiek

Sprayové postrekovače SRS, Pro-Spray a I- Spray

















Návod na montáž

  1. Vložte do púzdra filtračné sito a trysku s vnútorným závitom na teleskop postrekovača

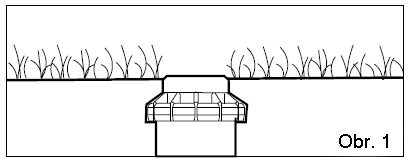

  2. Vytiahnite a pootočte teleskop na nastavenie východzej pozície/ak stojíte za výsečou zavlažovania/, točte teleskopom na dosiahnutie pravej hranice zavlažovacieho sektora /vid obr.1/

Nastavenie výseče zavlažovania

Nastavenie výseče zavlažovania je možné u trysiek Hunter od 25 o.

1. Držte spodnú farebnú časť trysky a točte kolečkom trysky doľava,čím dosiahnete rozšírenie sektora.

2. Na zmenšenie sektora držte spodnú farebnú časť trysky a točte kolečkom trysky doprava

Poznámka : Výseč zavlažovania môže byť nastavená aj pomocou Hunter kľúča alebo skrutkovača.



Nastavenie dostreku

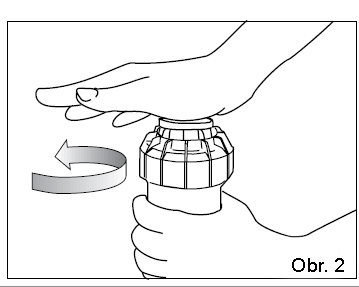

1. Fixujte kolečko trysky prstami alebo pomocou Hunter kľúča / obr.3/.

2. Upresnite dostrek skrutkovačom alebo Hunter kľúčom, tak že skrutku točíte doprava pre        zmenšenie dostreku.

Poznamka : Dostrek trysky by sa nemal redukovať o viac ako 25%. Trysky sú prednastavené na maximálny dostrek.

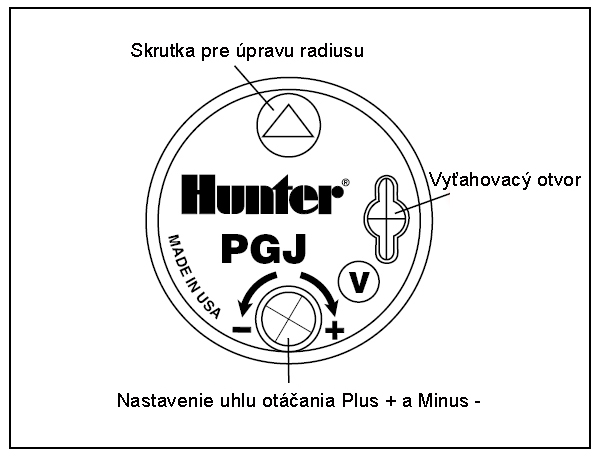

Inštalácia trisky PGJ

Nastavenie uhlu otáčania

 (Všetky PGJ posuvné hlavy sú nataviteľné približne na 40o

  1. Otočte tryskovú hlavu oproti smeru hodinových ručičiek až do ľavej zarážky.
  2. Teraz, otočte tryskovú hlavu oproti smeru hodinových ručičiek až do pravej zarážky. Toto je pevná stranaoblúka. Trysková hlava musí byť v tejto pozícií umiestnená až počas celého nastavovania uhlu otáčania.

Pre zvýšenie uhlu otáčania :

  1. Vložte kľúč skrutky Hunter  do polomera nastavenia na vrchu postrekovača.
  2. Chyťte triskovú hlavu v ľavej zarážke a otočte kľúč proti smeru hodinových ručičiek.
  3. Skrutkovač sa zastaví ,keď  bude nastavený na maximálny oblúk uhla(360o) Nepretočte túto zarážku!
  4. Upresnite do akéhokoľvek uhlu v rozmedzí 40 – 360o

 Pre zníženie uhlu otáčania:

  1. Vložte kľúč skrutky Hunter  do polomera nastavenia.
  2. Chyťte tryskovú hlavu v ľavej zarážke a otočte kľúč proti smeru hodinových ručičiek
  3. Skrutkovač sa zastaví ,keď  bude nastavený na minimálny oblúk uhla ( 40o) Nepretočte túto zarážku!
  4. Upresnite do akéhokoľvek uhlu v rozmedzí 40 – 360o

Pre úpravu polomeru :

- použite želanú veľkosť trysky

  1. Vložte plastikový kľúčový koniec Hunter skrutky do vyčnievajúceho otvoru trysky a otočte o 90. Potiahnite smerom nahor tak, aby ste dosiahli kontakt s tryskou.
  2. Použitím imbusového zakončenia plastikového kľúča Hunter, otočte polomer nastavenia oproti smeru hodinových ručičiek,aby ste sa uistili že neblokuje otvorenie trysky.

Ak je tryska už spustená, môžete ju odmontovať pomocou polomeru nastavenia a pustením vody, alebo zapnutím zvnútra pod tryskou.

  1. Vsuňte zvolenú trysku do tryskoovej zásuvky. Overte si, či je uhol zásuvky nastavený na 25o, aby mohol rozsah skrutky smeroval priamo nadol. Potom utesnite skrutku. Šípka na gumovom povrchu vždy ukazuje umiestnenie trysky a smer tečúcej vody, keď je postrekovač zasunutý.

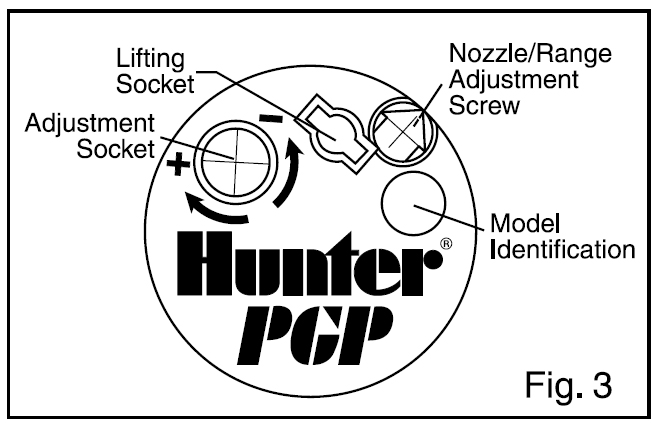

Inštalácia trisky PGP



Inštalácia trysiek do rotačných postrekovačov I-31 Plus, I-40, I-60 a I-90

1. Nsadťe umelohmotný koniec Hunter kľúča do otvoru  na gumennej  krytke  a otočte ho o 90 o.Vytiahnite teleskop postrekovača, kým nedosiahnete dobrý prístup na otvor trysky.

2. S imbusovým Hunter kľúčom otočte skrutku nastavenia  dostreku doľava a ubezpečte sa, že nie je blokovaný lem trysky. Keď je tryska nainštalovaná, dá sa tryska vybrať uvoľnením skrutky nastavujúcej dostrek tlakom vody alebo skrutkovačom.

3. Vložte požadovanú trysku do otvoru pre trysku. Uvažujte s uhlom vzostupu trysky 25 o . Zasuňte celú trysku nadoraz, otočte skrutkou pre zaistenie polohy trysky.

4. Otočte skrutkou na zaistenie trysky doľava  na rozšírenie a doprava na redukovanie vzdialenosti dostreku.

5. Ak si želáte väčší dostrek , nainštalujte väčšiu trysku /čím zvýšite aj prietokové množstvo/. Keď si želáte menší dostrek, použite menšiu trysku /čím znížite aj prietokové množstvo/.



Inštalácia trysiek do rotačných postrekovačov I-60

Potrebné náradie : T montážny kľúč na obsluhu teleskopu, Hunter kľúč na nastavenie alebo imbusový kľúč 3/32“.



Príprava

Uvoľnite a odstránte kryt uzáveru z púzdra. Za použitia Hunter kľúča na nastavenie vytiahnite teleskop z púzdra postrekovača. Otvor na to určený je vyznačený na gumennom kryte. Osadťe teleskop do základnej polohy pomocou kľúča na obsluhu teleskopu. Zatlačte kovovou častou nástroja nerezovú pružinu teleskopu.



Montáž a demontáž trysky

I-60-365 : Tryska je zaistená v púzdre skrutkou.Na odstránenie trysky uvolnite skrutku tak aby bola tryska voľná. Točte púzdrom trysky dovtedy, kým pero difúzora nedosiahne najnižší bod,aby sa dala tryska voľne vytiahnúť. Trysku chyťte kliešťami a vytiahnite von.

I-60-ADS : Tryska je zaistená v púzdre skrutkou. Na odstránenie trysky uvolnite skrutku tak aby bola tryska voľná. Povytiahnite dopredu obidve perá difúzora a zasunte perá za malé čierne zarážky.

Obidva modely : Vložte novú trysku opäť do púzdra trysky. Dajte pozor, aby bola tryska úplne zasunutá ,aby sa skrutka dala dotiahnúť. Na  jednoduché zasunutie sa môže použiť T montážny kľúč. Točte skrutkou ale dajte pozor aby skrutka nebola príľiš  hlboko, čo by spôsobilo redukciu dostreku. Pri modely I-60 ADS nezabudnite otočiť perá difúzora opäť do pozície nadoraz. Prekontrolujte ešte raz správne osadenie trysky a nainštalujte opäť teleskop v opačnom poradí do púzdra postrekovača.



Inštalácia výsuvných rotačných postrekovačov PGJ, PGP, I-20 Ultra I-31 PLUS, I-41, I-60 a I-90

Výsuvné postrekovače PGJ,PGP,I-20 Ultra,I-31 Plus,I-41,I-60 a I-90 sa majú osadiť ako je zobrazené na obrázku /vid obr./. Manuálne točte hlavou teleskopu z jednej strany do druhej pre zistenie Výseče zavlažovania.



Sprayové postrekovače PS

Návod na montáž

1.Nikdy neodstáňujte trysku. Filtračné sito je prístupné zo spodnej časti teleskopu.

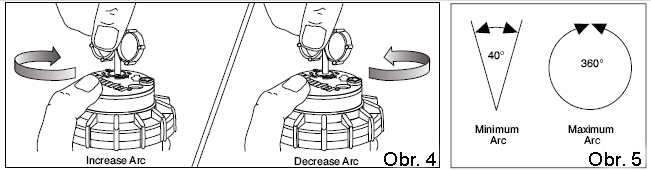

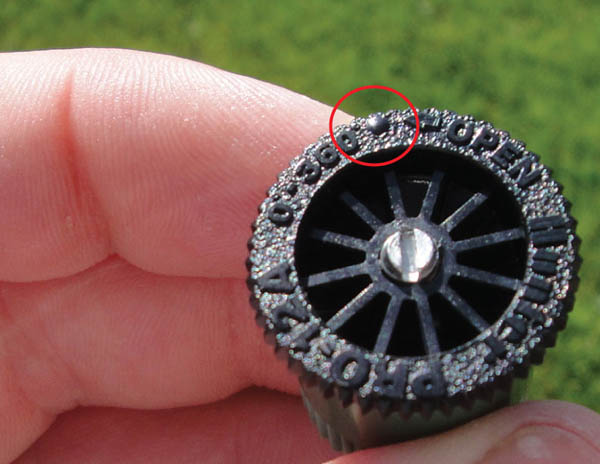

2.Točte teleskop /obr.4/ pre dosiahnutie pravej hranice zavlažovacieho sektora / ak stojíte za výsečou zavlažovania/,točte teleskopom k pravému okraju zavlažovacieho sektora. Pravé ohraničenie je označené na tryske bodkou.



Nastavenie výseče zavlažovania

1.Nasadte koniec imbusu Hunter kľúča na skrutku imbusu a točte skrutkou doľava na zväčšenie výseče /obr.5/.

Poznámka : Výseč a otvor trysky rozširite otočením skrutky, čím súčasne aj upravíte prietokové množstvo. Nepoužívajte na doladenie výseče bočnú časť Hunter kľúča. Prietok by sa automaticky nenastavil na požadovaný sektor zavlažovania.



Nastavenie dostreku

  1. Pomocou bočnej strany Hunter kľúča pevne chyťte krúžok trysky /obr.6/.
  1. Druhým Hunter kľúčom točte imbusovú skrutku doprava na redukovanie a doľava na rozšírenie vzdialenosti dostreku. Prietokové množstvo a dostrek sa zmenia.

Poznamka : Dostrek trysky by sa nemal redukovať o viac ako 25%. Trysky sú prednastavené  na maximálny dostrek.
